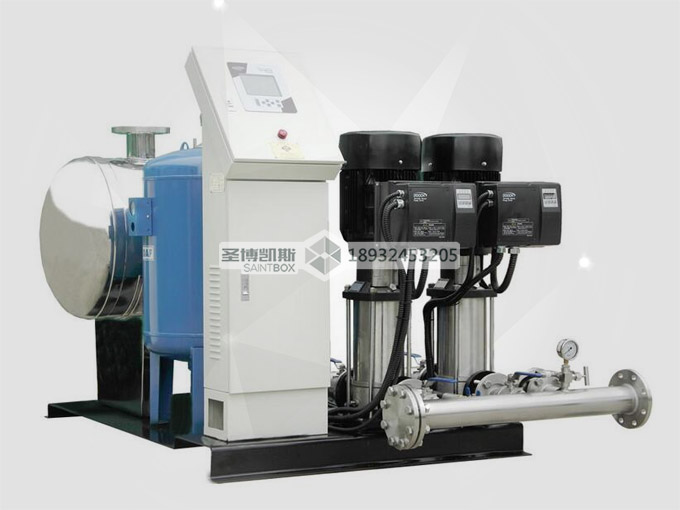

不銹鋼江西無塔供水設備組成介紹不銹鋼一般由緩沖罐、水泵機組、氣壓罐控制柜及控制儀表組成，各部分說明如下：a、緩沖罐：是接在設備入口處的氣壓罐，簡稱緩沖罐，給水運行時罐內部分容積為壓縮空氣，靠壓縮空氣的貯能，對各種突變沖擊具有很好的減緩消除作用，同時對市政供水具有一定動態補償作用。有兩種不同結構的緩沖罐，隔膜緩沖罐采用天然橡膠隔膜材料，因完全密閉更有利于保持水質標準，普通鋼制緩沖罐內壁涂有符合衛生標準的防腐涂料，但補氣時會與外界空氣接觸。江西無塔供水設備緩沖罐即可串接使用（如圖2-1所示），也可并接使用（進出水為同一管道，作為分支與市政管路相接，如圖2-2所示）b、水泵機組：選用滬龍公司具有非過載特性的水泵，其工作特性可以適應水源的較大范圍內的壓力變化，不會產生過載現象。c、氣壓罐：其作用與通常2次增壓供水設備中的氣壓罐相同，本系列標準產品采用的隔膜式微型氣壓罐，主要利用其保壓功能，有利于設備的智能化自動節能控制。d、變頻控制柜：可采用全變頻控制系統，即所有水泵均采用變頻調速拖動，也可采用部分變頻控制系統（樣本標準產品只有1臺泵為變頻調速拖動）。e、江西無塔供水設備旁通管路：如果市政供水平時能夠滿足水壓要求，僅在供水高峰時壓力不足，可加載旁通管路，可使市政下拉供水與增壓供水實現自動切換運行。（1）當市政管網高壓時，設備處于停機狀態，市政水源過緩沖罐、旁通管路直接向用戶管網供水。（2）當市政管網欠壓時，設備自動啟動，在原不水壓基礎上變頻調速增壓（恒壓）供水，由于是按“差多少，補多少”的原則增壓，所以在全流量范圍即滿足了用戶恒壓供水的需求，同時又實現了高效節能運行。運行過程中密閉的緩沖罐相當一段管路，新鮮衛生的自來水不斷流過水源罐，不會遭受外界污染。（3）江西無塔供水設備運行中，緩沖罐部分容積為壓縮空氣（其壓力與市政水壓相同），因而貯存了一定壓力勢能，靠此貯能可大大減緩各種沖擊對市政水源的影響，同時對市政供水具有動態的削峰補償作用。當市政服務壓力從P2降至P1時，緩沖罐提供的最大補償水量與緩沖罐總容積關系為：V#=（1-P1/P2）V總=KV總V#-供水高峰市政壓力從P2降至P1期間水源罐給出的補償水量（m3）P1-市政供水高峰期最低壓力（絕對壓力）P2-市政供水高峰期前的壓力（絕對壓力）V總-水源罐的總容積（m3）例：供水高峰期，市政水源壓力從20mH2O降至mH2O，則在該期間江西無塔供水設備水源罐給出的補償水量為V#=（1-15/30）V總=0.5V總（m3），占總容積的50%。顯然這是一種切實有效的動態補償作用，如果所有供水設備用戶的增壓設備均具有這種補償作用，則總體上對市政供水可起到一定削峰填谷的效果，高峰期間管網服務壓力不至于下降得太低。（4）緩沖罐上配有控制儀表，當市政管網壓力低于設定下限值時可自動停機（禁止運行），防止過度抽吸市政水源及防止抽水運行。

江西無塔供水設備選用原則（1）蓄水池容量應大于每小時最大供水量。（2）水泵揚程應大于實際供水高度。（3）水泵流量總和應大于實際最大供水量。（4）變頻控制柜選型：用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

圣博凱斯江西無塔供水設備系統創新功能1、供水視窗系統采用最新的供水視窗軟件，人機界面觸摸式操作方式，將現場的各泵工作狀態、實時壓力、變頻頻率、多種故障顯示、修改運行參數、系統參數全部在視窗相應的畫面（頁數）顯示出來。文字、數字及圖形有機的配合，即豐富了系統的內容，又增加了系統的完整性、以利于操作人員更簡便、直觀、正確的掌握系統運行狀態，大大提高了系統的可靠性。視窗系統上留有多種接口，以備必要時的升級及相應的通信功能。2、江西無塔供水設備語音報警系統設備可增設遠程語音報警功能，當設備控制系統出現故障時，系統觸發報警撥號系統撥打預先設置好的固定電話或者手機號碼，語音通知管理人員設備有故障需要及時檢修，以免影響正常用戶用水。此控制功能需要占用一條電話線以便撥號。3、遠程控制系統設備可具備遠程監控接口，利用GPRS/MODEM實現設備的有線或無線遠程控制，異地實時控制各泵工作狀態、實時壓力、變頻頻率等系統參數，并對故障進行報警記憶處理。

江西無塔供水設備日常維護及注意事項1、日常使用過程中，切忌野蠻操作，使用旋鈕和按鈕時應輕旋轉2、開機時請勿碰觸配電柜內的電器元件3、檢查和接線時要先關掉電源4、非指定操作人員請勿開動5、配電柜內嚴禁放雜物6、環境溫度在-10℃～+40℃相對濕度在90%以下（無水珠凝結現象）

江西無塔供水設備安裝順序1、整套水泵運到現場。附帶底座者已裝好電動機。找平底座吋可不必卸下水泵和電機。2、將底座放在地基上。在地腳螺釘附近墊楔形墊鐵。將底座墊高約20?40毫米。準備找平后填充水螺漿之用。3、用水平儀檢査底座的水洮南。找平后扳緊地腳螺母用水泥漿填充底座。4、江西無塔供水設備經3-4天水泥干固后。再檢査一下水洮南。5、將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除;并把水泵和電機放到底座上。6、調整泵軸水平。找平后適當上緊螺母。以防走動。待調節完畢后再安裝電機。在不昭平平處墊以鐵板,泵和聯軸器之間留有一定間隙。7、把平尺放在聯軸器上。檢査江西無塔供水設備水泵軸心線與電機軸心線是否重合。若不重臺。在電機或泵的腳下墊以薄片,使兩個聯軸器外圓與平尺相平。然后取出墊的幾片薄鐵片。用經過刨制的整塊鐵板來代替鐵片。并重新檢査安裝情況。為了檢查安裝的精度。在幾個相反位置上用塞尺。測量兩聯軸器平面的間隙。聯軸器平面一周上最大和最小間隙差數不得超過0.3毫米。兩端中心線上下或左右的差數不得超過0.1毫米。本公司產品經精心加工裝配，振動小，故建議一般不采用安裝隔振器，書中所注隔振器為推薦規格，一般情況下推薦采用聯接板與基礎直接聯接方式。

江西無塔供水設備變頻控制原理用變頻調速來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果十分顯著（可根據具體情況計算出來）。其優點是：a、起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊;b.由于泵的平均轉速降低了，從而可前郭爾羅斯泵和閥門等的使用壽命;c、江西無塔供水設備可以消除起動和停機時的水錘效應;一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時。

江西無塔供水設備性能特點：1、具有強大的貯能保壓能力，特別是在夜間時應付少量供水時,可以大大節約電能.2、調節容積（水泵每啟動一次可供用戶使用的水量）大.泵每啟動一次,可以長時間地維持管網壓力,設備啟動次數少,運行費用低3、設備采用國際領先的補氣技術氣壓罐的補氣采用微電腦電子檢測、限量補氣與排氣技術，隨時保證罐內氣體有一定容積，根本解決了氣體長期失效帶來的水泵頻繁啟動問題，填補了國際、國內在該問題上的技術空白。4、不同用戶的現場條件,江西無塔供水設備可采取以下不同的配置（1）、水源是自備井:1）潛水泵+控制系統+氣壓罐2）潛水泵+水池（水箱）+控制系統+氣壓罐（2）設備的水源是自來水:1）離心管道泵+控制系統+氣壓罐2）離心管道泵+水池（水箱）+控制系統+氣壓罐

江西無塔供水設備PID控制原理根據反饋原理：要想維持一個物理量不變或基本不變，就應該引這個物理量與恒值比較，形成閉環系統。我們要想保持水壓的恒定，因此就必須引入水壓反饋值與給定值比較，從而形成閉環系統。但被控制的系統特點是非線性、大慣性的系統，現在控制和PID相結合的方法，在壓力波動較大時使用模糊控制，以加快響應速度;在壓力范圍較小時采用PID來保持靜態精度。這通過江西無塔供水設備PLC加智能儀表可時現該算法，同時對PLC的編程來時現泵的工頻與變頻之間的切換。實踐證明，使用這種方法是可行的，而且造價也不高。要想維持供水網的壓力不變，根據反饋定理在管網系統的管理上安裝了壓力變送器作為反饋元件，由于供水系統管道長、管徑大，管網的充壓都較慢，故系統是一個大滯后系統，不易直接采用PID調節器進行控制，而采用PLC參與控制的方式來實現對控制系統調節作用。

江西無塔供水設備工作原理設備投入使用，自來水管網的水進入供水罐，罐內空氣從真空消除器排除，待水充滿后，真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時，系統由旁通止回閥向用水管網直接供水;當自來水管網壓力不能滿足用水需求時，系統壓力信號由遠傳壓力表反饋給變頻控制器，水泵運行，并根據用水量的大小自動調節轉速恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網的水量大于水泵流量，江西無塔供水設備系統保持正常供水;用水高峰時，若自來水管網的水量小于水泵流量時，供水罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入供水罐，罐內真空遭到破壞，確保了自來水管網不產生負壓，用水高峰過后，系統又恢復到正常供水狀態。當自來水管網停水，造成供水罐液位不斷下降，液位將信號反饋給變頻控制器，水泵自動停機v，以保護水泵機組，供水罐可以儲存并釋放能量，避免了水泵頻繁啟動。

江西無塔供水設備的用途主要使用于直接串接于自來水管網上的場合，既可解決滲、冒、滴、漏水和二次污染等問題，又可充分利用市政管網原來壓力，尤其適用于小區居民樓生活用水。無負壓給水設備可以采用水位、壓力、變頻調速等多種控制方式，滿足不同用戶的需求，防止蓄水池二次污染、運行時不對市政管網產生負壓、充分利用市政管網壓力等諸多優點使得無負壓給水設備成為新一代具代表性的環保節能成套供水設備。1、江西無塔供水設備適用于各種類型的自來水廠，二次加壓泵站，補壓泵站和由深井泵直接向管網供水的供水設備。2、生活小區和高層建筑的生活用水。3、舊有給排水加壓系統的改造，可取消水塔，高位水箱和氣壓罐。4、工業上需要恒壓供水系統，油田恒壓輸油系統。

江西無塔供水設備適用范圍：一、適用于各種類型的自來水廠，二次加壓泵站，補壓泵站和由深井泵直接向管網供水的供水設備。二、生活小區和高層建筑的生活用水。三、舊有給排水加壓系統的改造，可取消水塔，高位水箱和氣壓罐。四、工業上需要恒壓供水系統，油田恒壓輸油系統。

變頻器在江西無塔供水設備的應用1、變頻調速的特點及分析用戶用水的多少是經常變動的，因此供水不足或供水過剩的情況時有發生。而用水和供水之間的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低;用水少而供水多，則壓力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。對于某些工業或特殊用戶是非常重要的。例如在某些生產過程中，若自來水供水因故壓力不足或短時斷水，可能影響產品質量，嚴重時使產品報廢和江西無塔供水設備損壞。又如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引起重大經濟損失和人員傷亡。所以，某些用水區采用，具有較大的經濟和社會意義。隨著電力技術的發展，變頻調速技術的日臻完善，以變頻調速為核心的智能取代了以往高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊;由于泵的平均轉速降低了，從而可前郭爾羅斯泵和閥門等東西的使用壽命;可以消除起動和停機時的水錘效應。其穩單縣全的運行性能、簡單方便的操作方式、以及齊全周到的功能，將使供水實現節水、節電、節省人力，最終達到高效率的運行目的。2、江西無塔供水設備變頻應用方式通常在同一路供水系統中，設置多臺常用泵，供水量大時多臺泵全開，供水量小時開一臺或兩臺。在進行恒壓供水時，就用兩種方式，其一是所有水泵配用一臺變頻器;其二是每臺水泵配用一臺變頻器。后種方法根據壓力反饋信號，通過PID運算自動調整變頻器輸出頻率，改變電動機轉速，最終達到管網恒壓的目的，就一個閉環回路，較簡單，但成本高。前種方法成本低，性能不比后種差，但控制程序較復雜，是未來的發展方向，我公司開發NKL-A系列江西無塔供水設備系統就可實現一變頻器控制任意數馬達的功能。下面講到的原理都是一變頻器拖動多馬達的系統。

江西無塔供水設備工作原理管網疊壓供水設備是在變頻恒壓供水設備上發展起來的,主要由穩流補償器、水泵、智能控制系統等組成。管網疊壓供水是供水設備在工作時,通過設備的控制方式、穩流補償器與真空抑制器的聯西雙版納用,能夠消除水泵工作時產生的吸程,并且利用了市政管網原有的壓力,實現壓力差多少補多少的節能、無污染的供水方式。采用全密閉的結構,隔絕了與空氣的接觸,同時對自來水管網的動壓不產生影響。
