一文讀懂變頻恒壓供水設備與無負壓供水設備工作原理及區別

      變頻恒壓供水設備是一種新型的節能供水設備。變頻恒壓供水設備系運用當今最先進的微電腦控制技術，將變頻調速器與電機水泵組合而成的機電一體化高科技節能供水裝置。變頻恒壓供水設備以水泵出水端水壓（或用戶用水流量）為設定參數，通過微機自動控制變頻器的輸出頻率從而調節水泵電機的轉速，實現用戶管網水壓的閉環調節，使供水系統自動恒穩于設定的壓力值：即用水量增加時，頻率提高，水泵轉速加快；用水量減少時，頻率降低，水泵轉速減慢。這樣就保證了整個用戶管網隨時都有充足的水壓（與用戶設定的壓力一致）和水量（隨用戶的用水情況變化而變化）。

變頻恒壓供水設備組成
　　變頻恒壓供水設備主要由水泵機組、測壓穩壓罐、壓力傳感器、變頻控制柜等組成，能始終維持壓力表壓力（即用戶管網水壓）等于用戶設定值。可用于一般生活或生產供水。供水系統組成方式有：
　　1、變頻供水設備與市政管網并網恒壓供水，在供水壓力可滿足需要時，自動停運全部水泵。否則，恒壓供水設備起動，增大壓力滿足用水要求。
　　2、附加小泵或氣壓罐，為完全消除小流量或零流量供水電耗，可增加輔助小泵或輔助氣壓罐，當供水壓力低時，自動停運主泵，使小泵或氣壓罐運行。

變頻恒壓供水設備設備功能特點
　　①變頻恒壓供水設備無負壓
　　系統與市政管網直聯取水加壓運行不會造成市政自來水管網負壓。
　?、谧冾l恒壓供水設備置壓
　　通過調節許可壓力控制閥可設置市政自來水管網許可吸水壓力。
　　③變頻恒壓供水設備借壓（或疊壓）
　　超過許可吸水壓力和流量時可在自來水管網壓力基礎上增壓。與從普通蓄水池吸水相比運行時可減少水泵臺數或（和）降低轉速達到節能目的。
　?、茏冾l恒壓供水設備
　　設備實時通過傳感器檢測出口壓力，將檢測值和設定值進行比較運算，確定電機及水泵投入臺套數和變頻器輸出頻率（反應到電機及水泵為轉速）以追貼用水曲線實現恒壓。

變頻恒壓供水設備應用范圍
　◆新建的住宅小區、別墅、寫字樓、綜合樓生活供水。
　◆高層建筑、消防用水、高級賓館飯店等的生活供水。
　◆氣壓給水,地面水池加壓等傳統供水系統改造。
　◆各種鍋爐冷水供水系統、鍋爐熱水。
　 ◆自來水廠的中間加壓泵站、自來水二次增壓。
　 ◆各工礦企業的生產、生活用水、管網穩壓。
　 ◆各種類型的循環水、冷卻水供應系統。

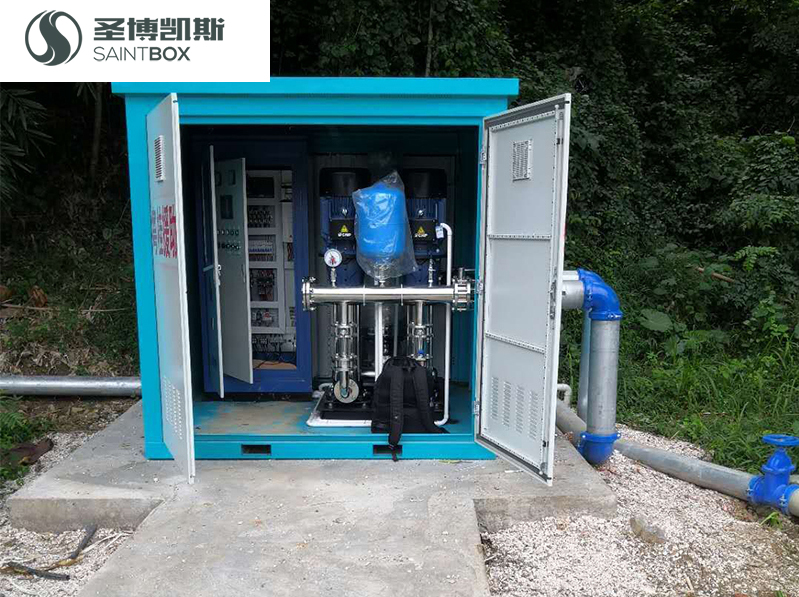

無負壓供水設備

     無負壓給水設備由氣壓罐、水泵及電控系統三部分組成，其突出產品的特色是，不需建造水塔，贊助小、占地少，布置靈活，建成投產快。采用水氣自動調節、自動運轉、節能與自來水自動并網，停電后仍可供水，調試后不需看管。廣泛用于企事業單位、住宅區及農村的生產、生活、辦公供水。適用于供水戶在5000戶以內，日供水量在3000 m3以內場所，供水高度達100米以上。一般設在地面或地下室。有自來水的單位，使用無負壓給水設備可以調節高峰用水量，增加水壓，能在高峰用水時，滿足大面積用水和高樓層用水。沒自來水的單位、工廠或農村，只需將設備接通水源電源，即可得到穩定的水量水壓，滿足用水需要。該設備與其他老式供水設備相比節約占地3~16倍，比建水塔節約贊助15%~60%。設備體積小，組裝、設備安裝調試方便，運輸及設備安裝工期短，無負壓給水設備保護功能全，運行安全可靠，操作方便。設備主機采用變頻調速器，自身具有欠壓、過壓、過流、過載、短路、過熱、失速防止等保護主要功能，無故障運用達10萬小時以上。設備配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然，便于非專業人員很快熟練掌握。

無負壓給水設備主要功能全，保險系數高，設備局部出現故障時，能啟用應急主要功能繼續供水。該設備可與市政供水網自動并網運行，并具有雙變頻主要功能，即能滿足生活生產用水的正常壓力和流量，有能在出現火情時自動轉換為高壓大流量供水，可一機多用。

設備安裝應選擇通風良好、灰塵少、不潮濕的場地，環境濕度為-10℃-40℃。在室外應設防雨，防雷等設施。

選定場地后，要處理好地基、在用砼澆注或用磚石砌筑罐體支承座。待基座完全固化后，再吊裝罐體并放穩，隨后設備安裝附件，接通電源。

在試用前，應先關閉供水閥，檢查各密封閥情況，不允許有泄露現象，開車后，應運行注意事項機泵轉向。當壓力表指針到上限時，機泵自動停止。打開供水閥，即可正常供水、如需定時供水，可把選擇開關扳到手動位置。

從自來水公司供水系統中取水的用戶。例如：城市高層建筑、住宅小區的用水從地表下或水池取水的用戶。例如：用深井泵或潛水泵直接從下取水的用戶供熱系統鍋爐變頻定壓補水系統。因其性能可靠、結構簡單、運轉方便、投資低廉、被廣泛用于工礦企業、城鎮、農村等中小區域供水系統，尤其適合于水源為自備水井、 地下水池及水庫等場合。

用變頻調速來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果十分顯著(可根據具體情況計算出來)。

一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，可考慮適當減小變頻器的容量，但應運行注意事項留有足夠的容量。

由交流變頻器、遠傳壓力表、調節器組成調節控制機構，由斷路器、接觸器等為執行機構共同組成完整的恒壓變量供水系統。二臺水泵的工作狀態：1號泵變頻工作，頻率上升至某設定值達到設定壓力，這時變頻裝置工作在恒壓狀態。當用水量增大時，壓力下降，水泵在某設定值頻率上維持一段時間后，達不到設定壓力，便自動轉為1號泵工頻運行，啟動2號泵變頻工作。當用水量減小時，1號泵停止，由2號泵變頻工作，頻率上升至某設定值，以維持設定壓力，起到恒壓變量作用。
