電磁閥幾位幾通如何辨別?

關于電磁閥幾位幾通,記得剛步入從事儀表工作。記憶猶新的是師傅說拿個兩位五通的電磁閥,由于并沒接觸這方面的內容,頓時腦袋一片空白,事后進行了知識的惡補知曉何為兩位五通電磁閥,再也不犯低級錯誤了!

由于是化工廠,這種工作地方是極其危險,稍有不注意容易發生事故,例如易燃易爆、有毒有害等。因此,這種工廠所用的閥門幾乎是氣動閥,一是利于現場防爆,二是驅動能源清潔。于是氣動閥的輔助配件,尤其是氣動開關閥,基本上用的是氣動電磁閥,用于壓縮空氣的氣流換向,從而實現氣動閥的開或關。

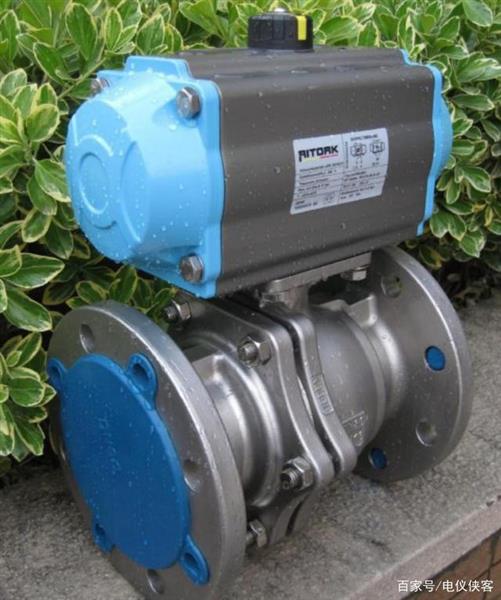

氣動閥門

在化工生產過程中,用得最為普遍的是兩位五通電磁閥。為何?這與氣動閥的執行機構有關。

氣動閥的氣缸有雙作用和單作用之分,雙作用的氣缸其有兩個氣室,分別通入壓縮空氣,即可實現氣動閥多閥桿做往復運動或角行程運動。因此,必須得用兩位五通電磁閥才能實現氣動閥的工作。

兩位五通電磁閥

兩位五通電磁閥

圖中的實物圖是兩位五通電磁閥,品牌時臺灣亞德客。

何為兩位?何為五通?如下解釋?zhuān)?/p>

兩位說的就是其邏輯狀態,對其自身而言就是電磁閥線圈得電或失電,相對于閥門來說就是開或關兩種狀態。

三位指的是其工作有三種狀態對閥門而言,有開、保持、關三種狀態。例如,閥門工作時處于開位置突然斷電,閥門會保持在開位置。因此,這種閥門輔助配件的電磁閥有兩個線圈。

幾通指的是電磁閥的接口數,有多個個接口就是多少通,例如五通說明其有五個接口。這五個接口,一個用于壓縮空氣進,一組接口用于將工作壓縮空氣接入閥門氣缸,另一組接口是用來接***,防止排氣時噪聲過大。

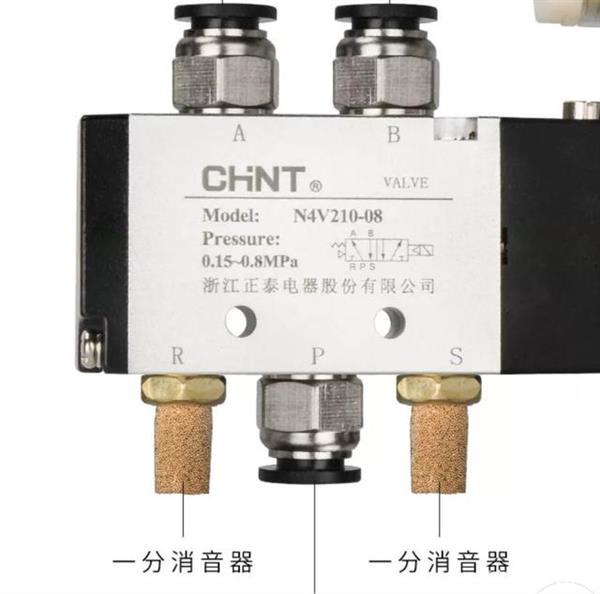

兩位五通電磁閥安裝***圖片

通過上面的實物圖清晰可見,其有五個接口,P口接壓縮空氣進,A接口和B接口分別接壓縮空氣出,用于氣缸動作。R接口和S接口用于氣缸排氣,安裝***防止噪聲過大。

與氣缸的連接,兩位五通電磁閥在線圈沒電情況P口與A口相通。假如是正作用的氣動閥,無需工作時處于關狀態,因此A口必須與氣缸的關進氣口相連接。反之,反作用的氣動閥,A口必須與氣缸的開進口相連接。

三位五通電磁閥與氣缸的連接圖

結束語:氣動電磁閥的幾位幾通是非常容易判斷的,尤其是幾通就看電磁閥的接口數目,這是很好理解的,對于幾位重要的是指氣動閥工作狀態。例如兩位氣動電磁閥,氣動閥工作狀態只有開或關,三位電磁閥,氣缸工作狀態有開、開保持、關、關保持,簡單的說就是開、關、保持三種狀態,因此氣動電磁閥采用兩個線圈來實現大門多工作。
