氣動O型切斷閥的簡單介紹
Q641F氣動球閥，尺寸小，重量輕，阻力小，動作穩定 “O”型氣動切斷球閥可實現介質直通，以達到無阻調節的目的，適用于兩位切斷場合?？筛鶕?jù)用戶要求配置GT、AT等系列角行程氣動活塞式執行機構。氣動齒
氣動O型切斷閥的詳細信息
氣動法蘭球閥主要參數
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
額定行程 | 90° | ||||||||||||
公稱壓力 | 1.6、4.0、6.4MPa | ||||||||||||
流量特性 | 快開 | ||||||||||||
作用形式 | 氣開式、氣關式 | ||||||||||||
法蘭標準 | JB78-59、JB79-59、JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等標準 | ||||||||||||
注：公稱壓力、公稱通徑超出列表范圍的產品請與本公司聯系，可商洽解決。

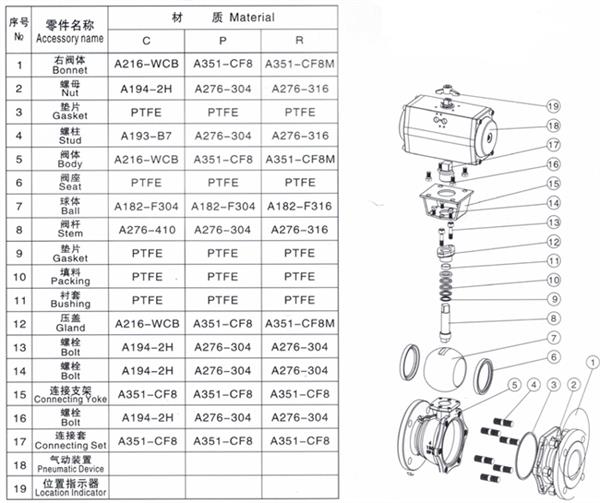

閥體、閥內件材料組合、工作溫度及 泄漏率
閥體材料 | 鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）等 | ||||
球體材料 | 不銹鋼（ZG1Cr18Ni9Ti、316、316L）等 | ||||
閥桿材料 | 不銹鋼（1Cr18Ni9Ti、316、316L）等 | ||||
填料材料 | 聚四氟乙烯、柔性石墨 | ||||
密封型式 | 軟密封 | 硬密封 | |||
閥座材料 | 聚四氟乙烯 | 二硫化鉬強化聚四氟乙烯 | 碳纖維強化聚四氟乙烯 | 特種復合石墨 | 不銹鋼或不銹鋼+STL |
泄漏量 | 零泄漏 | 小于額定流量的10-6 | 小于額定流量的10-5 | ||
工作溫度 | -10~180℃ | -40~200℃ | -40~200℃ | -40~500℃ | -40~600℃ |
