1、PWM
PWM是脈沖寬度調制(Pulse Width Modulation )的縮寫。 利用數字輸出控制模擬電路是一種非常有效的技術。 可以節能(通常更安靜)地控制電機的速度、加熱器的熱輸出等。 現有的脈寬調制APP包括但不限于以下幾種：
變速風扇控制器。 VRF供暖空調壓縮機驅動。 混合動力和電動汽車的電動機驅動電路。 LED調光器。 脈寬調制技術改變了世界，降低了使用變頻空調、變頻冰箱、變頻洗衣機等電動機的電器的功耗。 例如，在某些情況下，變頻空調的耗電量不到非變頻空調的一半。 現代，宣傳有變速壓縮機和變速風扇的設備不包括兩個或三個速度風扇。 很可能使用脈沖寬度調制技術
2、PWM基本原理

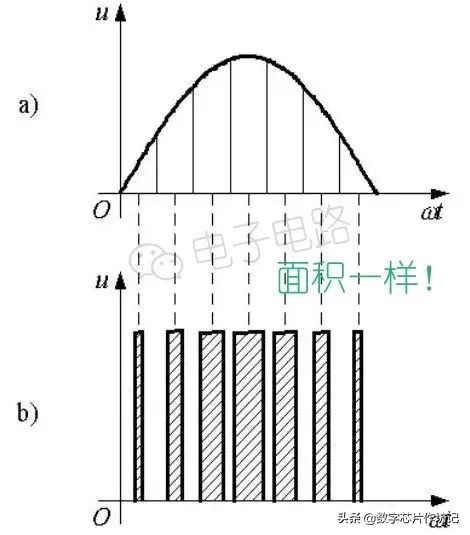

不管是什么形狀的電壓波形，只要波形和坐標軸t包圍的影子的面積相同，則為
結果(平均輸出電壓)相同。 這就是面積等效原理！
因此，可以使用這些脈沖來代替正弦波和所需的波形，只要按照一定的規則對各脈沖進行寬度調制，就可以改變電路的輸出電壓的大小，也可以改變輸出對頻率。
3、為什么使用PWM
電氣工程師可能想知道為什么應該使用脈寬調制來控制設備，用戶也提出了同樣的問題。 答案是一樣的。 為什么要使用變頻空調和其他變速電器？
兩個問題的答案都是，PWM改變了電動機的速度，因此只消耗必要的電力，不像消耗熱量那樣消耗未使用的電流。 舊的替代方案是簡單的晶體管電路，通過改變電阻來改變電流。 也適用于電阻的效率規則也適用于晶體管——的電阻，其一部分作為熱被燒毀，從而浪費能量。 在這方面，它們就像加熱器一樣。 幸運的是，這些電路從未成為主流。 空調和冰箱等電器因為頻繁的開關一直在全速運轉，噪音很大，浪費了能源。
4、PWM是如何工作的？
PWM的工作原理是脈沖直流電流，每個脈沖改變“on”的時間量，控制LED等設備中流動的電流量。 PWM是數字。 也就是說，有開和關兩種狀態(二進制必須對應于1和0 )。
脈沖接通的時間越長，LED越亮。 由于脈沖間隔短，LED實際上不會關閉。 換言之，LED的電源開關速度非?？?每秒數千次)，以至于LED實際上不會閃爍。 這是所謂的PWM調光，這樣的電路就是所謂的PWM LED調光電路。

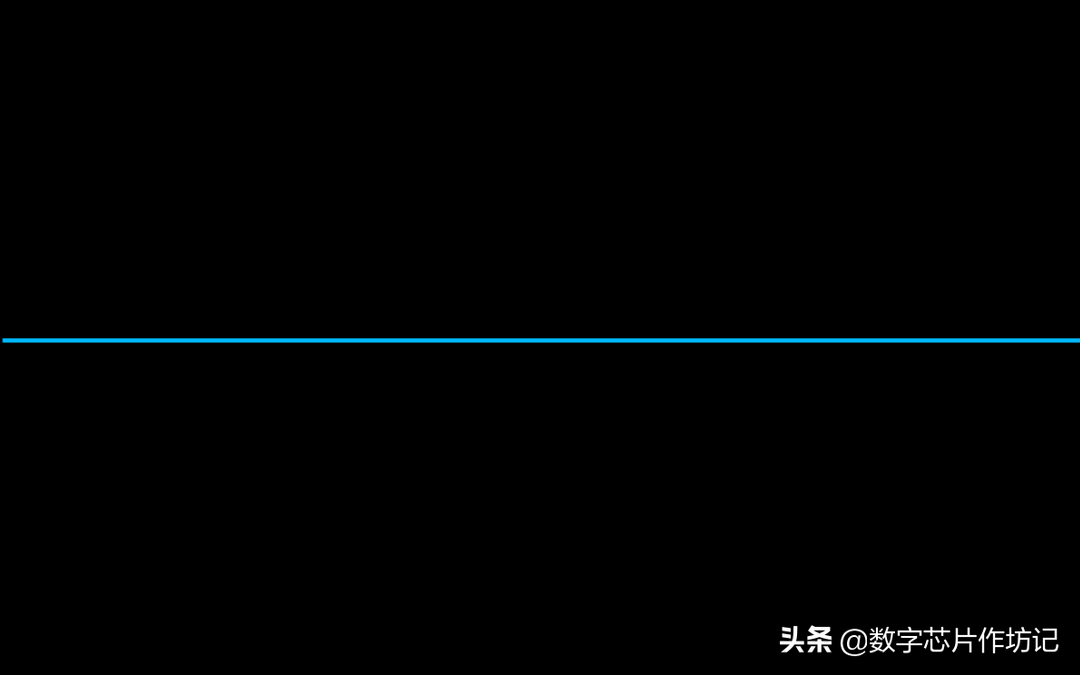

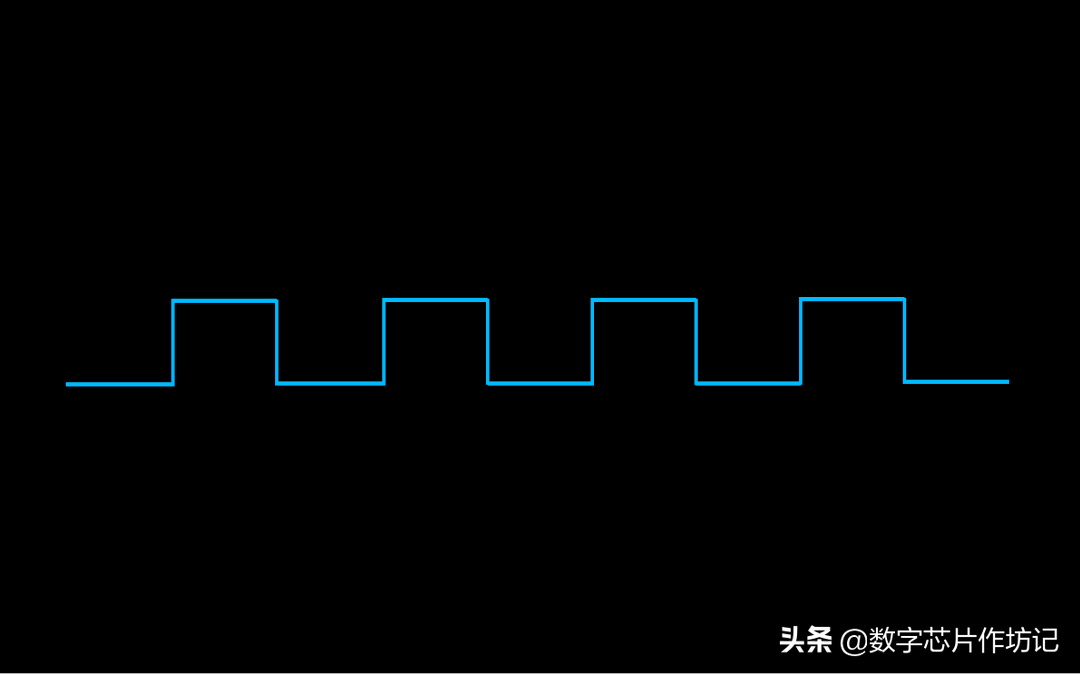

PWM電源的占空比設定為70%時，脈沖在70%的時間內接通，在30%的時間內斷開。 占空比是指工作時間。 在70%的占空比下，LED的亮度應該接近70%。 占空比和亮度的相關性不是100%直線的。 因為led的效率會根據供給電流的大小而變化。 占空比為0%時，信號整體如下平坦。 0%的脈寬調制占空比意味著電源關閉。 在這種狀態下，LED將無法正常工作。 只需要關閉。
PWM電路之所以如此有效，重要的是為了限制電流的大小，沒有采用電阻。 這是一種通過完全接通和斷開電流來控制電流大小，因此沒有額外的功耗，比其他方式更經濟、抗干擾、實用有效的技術。
