臥式離心泵的工作原理
臥式離心泵的葉輪安裝在泵殼2內并固定在泵軸3上，泵軸由電動機直接驅動。在泵殼體的中央，在吸入管5上連接到液體吸入口4。液體通過底閥6和吸入管進入泵。泵殼上的液體排放口8連接到排放管9。
啟動后，葉輪由軸驅動以高速旋轉，并且葉片之間的液體也必須旋轉。在離心力的作用下，液體從葉輪的中心拋到外緣并獲得能量，從而以高速離開葉輪的外緣并進入蝸殼泵殼體。在蝸殼中，液體由于流動通道逐漸膨脹而減速，然后將部分動能轉換為靜壓能，以較高的壓力流入排放管并將其發送到所需位置。當液體從葉輪中心流到外邊緣時，在葉輪中心會形成一定的真空。由于儲罐液位上方的壓力大于泵進口處的壓力，因此液體被連續壓入葉輪中。可以看出，只要葉輪連續旋轉，液體會被連續吸入并排出。
臥式離心泵簡置安裝圖
為了給泵注滿液體，通常在吸入管的底部安裝一個帶濾網的底閥。底閥是換向閥。篩網的作用是防止固體物質進入泵，以免損壞葉輪或妨礙泵的正常運行。當泵殼中有空氣時，空氣的密度遠小于液體的密度，并且產生的離心力也較小。因此，水箱上方的液位與泵的吸入口之間的壓力差不足以將箱中的液體壓入泵中，離心泵沒有自吸能力，這使離心泵無法輸送液體。這種現象稱為“氣縛現象”。
臥式離心泵的重要部件
臥式離心泵的重要部件有葉輪，軸封裝置和泵殼。
葉輪一般具有6?12個向后彎曲的葉片。
葉輪的作用是將原動機的機械能直接傳遞給液體，以增加液體的靜壓能和動能（主要是增加靜壓能）。

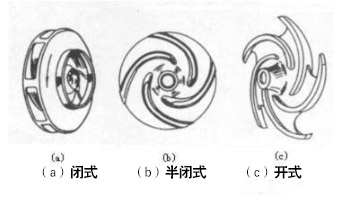

葉輪共有三種類型：開放式，半封閉式和封閉式，如圖2-2所示。
臥式離心泵葉輪簡裝圖
開口的葉輪在葉片的兩側均沒有蓋板，因此制造簡單且易于清潔。它適合于低效率和低液體壓力輸送含有大量懸浮物的物料。半封閉式葉輪在吸入側板上沒有蓋，而在另一側上有蓋板，適合于輸送易于沉淀或包含顆粒的物料，效率也較低。封閉式葉輪上葉片的兩側都有前蓋板和后蓋板，效率高，適用于輸送無雜質的清潔液。大多數離心泵葉輪都是這種類型。
葉輪有兩種抽吸方式：單抽吸和雙抽吸。
軸封裝置的功能是防止泵殼內的液體沿軸泄漏或防止外部空氣泄漏到泵殼內。
常用的軸封裝置包括填料密封和機械密封。
填充物通常使用浸有油或涂有石墨的石棉繩。機械密封主要取決于安裝在軸的上端面與固定在泵殼上的固定環之間的相對運動，以達到密封的目的。
泵殼的作用是將葉輪密封在固定的空間內，以便葉輪可以吸入和壓出液體。泵殼大多制成蝸殼形狀，因此也稱為蝸殼。隨著流道的截面積逐漸擴大，圍繞葉輪拋出的高速液體逐漸降低了流速，從而使部分動能有效地轉化為靜壓能。泵殼不僅收集葉輪拋出的液體，而且是一種能量轉換裝置。
以上是湖南圣博凱斯泵閥對臥式離心泵工作原理及重要部件進行的簡單分析。
