一、結構

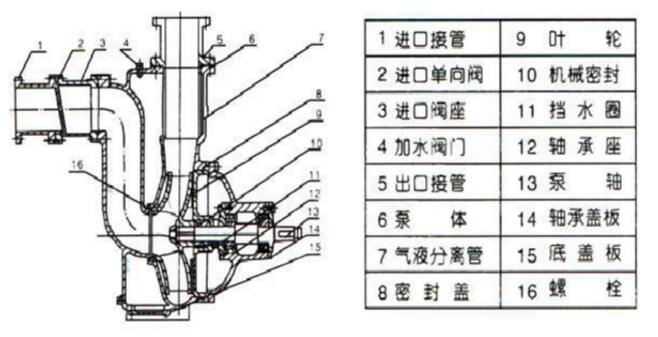

自吸式無阻塞排污泵主要由出水管、泵體、泵軸、葉輪、后蓋、軸承座、進口閥門、加水閥門、氣液分離管等組成。它使用的是軸向回流外部混合的方式，該泵集自吸和無阻塞排污于一體。通過泵體和葉輪流道的獨特設計，無需像一般的自吸凈水泵那樣安裝底閥，就可以用于灌溉和排水，并且可以吸入和排出含有大顆粒的固體和長纖維雜質的液體?？蓮V泛用于市政污水工程，河塘養殖，輕工，造紙，紡織，食品，化學工業，電力工業等行業。
二、特點
1、自吸性能較好，自吸高度比普通自吸泵高一米，自吸時間短；
2、擁有強大的排污能力，還有特殊的葉輪防堵塞設計，可以確保泵高效并且無堵塞；
3、高效節能，使用出色的水力模型，效率比普通自吸泵高3％-5％；
4、易于安裝使用，維修次數少。
三、工作原理
自吸式無阻塞排污泵體中設有儲液腔，并可以通過上方回流孔和下方循環孔與泵的工作腔相連，從而形成泵的軸向回流外混式系統。當泵停止工作后，泵腔中已儲存一定量的液體，當泵在啟動時，由于葉輪的作用，泵腔內儲存的液體夾帶著空氣被向上的液體通過氣液分離管的網格回到工作腔內，然后氣體被排出泵體外，在泵腔中形成了一定的真空度，從而實現自吸。
