清水離心泵安裝圖_臥式清水離心泵的安裝方法

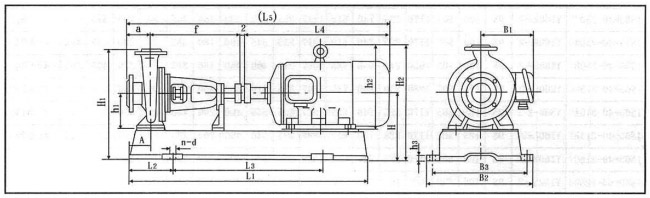

臥式清水離心泵的安裝質量對該泵的運行和壽命有重要影響,因此必須仔細進行安裝和校準。臥式離心泵的外觀和安裝尺寸如圖所示。安裝高度<10.09m-(NPSH)rm-0.5m-hwm,hw是吸油管道的水力損失。

臥式清水離心泵的安裝圖片

臥式清水離心泵的安裝圖

1.安裝和校準

(1)除去底座上的油污和灰塵,然后將底座放在基礎上。

(2)使用水平儀檢查底座的水平度,并允許使用鐵楔子進行水平。

(3)用水泥澆注底座和地腳螺栓孔。

(4)水泥干燥固化后,檢查底座和地腳螺栓孔是否松動,適當時擰緊地腳螺栓,然后重新檢查水平度。

(5)清潔底座的支撐平面,水泵支腳和電動機支腳的平面,然后將泵和電動機安裝在底座上。

(6)在聯軸器之間保持一定的間隙,檢查水泵軸的中心線是否與電機軸一致,并用薄墊片調節使其同心。在臥式清水離心泵的出口法蘭上安裝壓力表,以觀察和控制它的運行。

2.安裝說明

(1)臥式清水離心泵的安裝高度,管道的長度,直徑和流量應符合計算,并努力減少不必要的損失??梢詤⒖急?進行計算。

(2)長途運輸應使用較大的管徑。 臥式清水離心泵的管道應該有自己的支架,并且不允許在該泵上增加管道的重量,以免壓壞。

(3)如果排放管道裝有止回閥,則應將其安裝在閘閥的外部。
