單級雙吸式離心泵工藝安裝圖_單級雙吸離心泵安裝方法及安裝圖

單級雙吸離心泵的安裝方法

仔細檢查單級雙吸離心泵和電動機是否完好無損。

雙吸離心泵的安裝高度,吸水管上的水力損失及其速度性能應不大于樣品中規定的允許吸水高度值。 基本尺寸符合泵單元的安裝尺寸。

安裝順序:

1.將單級雙吸離心泵放在埋有地腳螺栓的混凝土基礎上,通過調節其間的楔形墊來調節水位,并適當擰緊地腳螺栓以防止移動。

2.在基礎和泵腳之間澆筑混凝土。

3.混凝土干燥后,擰緊地腳螺栓并重新檢查該泵的水平位置。

4.校正電機軸和水泵軸之間的同心度。使軸成一直線,兩個聯軸器的外圓上的不對中公差為0.1 mm,沿著端面間隙的圓周的不平整公差為0.3 mm(連接入口和出口后再次檢查管道和試運行后,仍應符合上述要求)。

5.檢查電動機的轉向與單級雙吸離心泵的轉向一致后,安裝聯軸器的聯軸器銷。

進水管和出水管應由額外的支架支撐,并且泵體不應用作支撐。

單級雙吸離心泵與管道之間的接合面應確保良好的氣密性,尤其是進水管道,必須嚴格密封,并且設備上不應有空氣滯留的可能。

如果將雙吸離心泵安裝在入口水位以上,則為了啟動,通??梢园惭b底閥,或者可以使用真空分水的方法。

在該泵的出口管道中,通常需要一個閘閥和一個止回閥(不能使用揚程小于20米的水),并且該止回閥安裝在閘閥的后面。

上述安裝方法是指沒有共用底座的機組。

安裝具有公共底座的泵,使用楔型墊鐵在調節底座和混凝土基礎之間調節機組的高度,然后在兩者之間倒入混凝土。

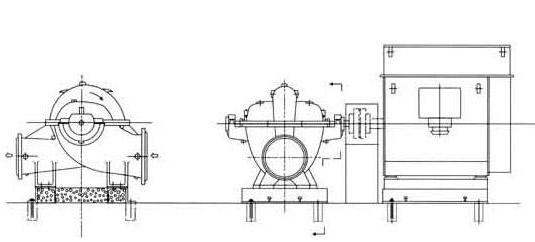

單級雙吸離心泵的安裝圖

單級雙吸離心泵安裝尺寸圖

單級雙吸離心泵安裝尺寸圖
