    氣動隔膜泵結構圖_氣動隔膜泵配件圖解名稱

    氣動隔膜泵每個部件都是什么?讓我們來看一下氣動隔膜泵各個部件圖解一覽表。

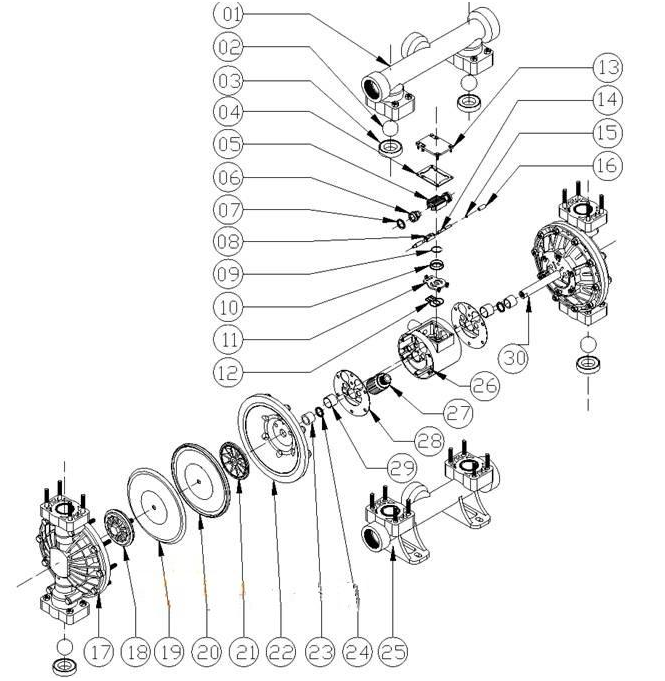

    隔膜泵部件圖解

    序號名稱序號名稱序號名稱序號名稱
    01出料口(上蓋)02球閥03球座04氣閥蓋墊片
    05大滑塊鋁件06活塞07V型圈08小滑塊
    09大滑塊O型圈10大滑塊滑圈11金屬滑板12碟型O型圈
    13氣閥室蓋14助動桿15助動桿O型圈16助動桿套
    17立柱18外夾板19四氟膜片20橡膠膜片
    21內夾板22隔排23連桿軸套24連桿軸o型圈
    25進料口(下蓋)26氣閥室27消聲器28氣閥室墊片
    29活塞套30連桿軸
