單螺桿泵的零件組成部分_單螺桿泵的零件組成

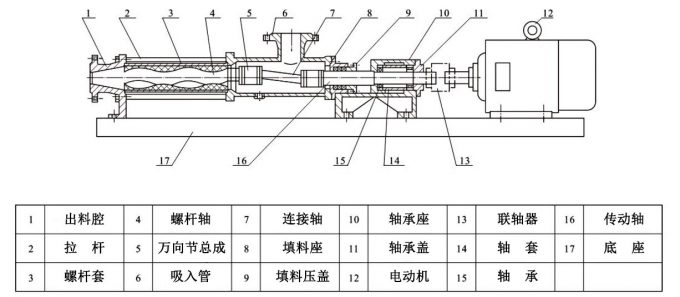

單螺桿泵的組成部件有很多,從G型螺桿泵結構圖中可以看出螺桿泵的零件有哪些組成部分,分別是1.出料口2.拉桿3.螺桿套4.螺桿軸5.萬向節總成6.吸入管7.連接軸8.填料座9.填料壓蓋10.軸承座11.軸承蓋12.電機13.聯軸器14.軸套15.軸承16.傳動軸17.底座等零部件。

單螺桿泵結構組成圖片

單螺桿泵結構組成

單螺桿泵的零件組成

G系列單螺桿泵的零件組成比較簡單,螺桿泵的工作原理和結構很好理解,在實際運行操作過程中泵內的零部件發生故障的概率會比較小,用戶在對G系列單螺桿泵選型時,可以選擇性價比高的來減少投資成本。螺桿泵的主要部件是不銹鋼材質的偏心螺桿,固定襯套由橡膠固定,工作部件為定子和轉子,實際工作中可以對傳動系統轉子、定子、回轉筒和拉桿進行分析,啟動單螺桿泵后可以形成獨立的密封腔,在保證容積不變的前提下做到壓力穩定,可以用污泥螺桿泵來處理復雜介質,介質的適應性較為出色。

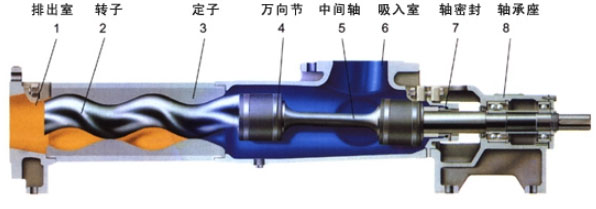

單螺桿泵零件組成圖片

單螺桿泵零件組成

單螺桿泵的主要組成零件有1.排出室2.轉子3.定子4.萬向節5.中間軸6.吸入室7.軸密封8.軸承座等零部件。以上由水泵廠家總結。
