屏蔽泵是把水泵和電機同放在一個密封殼里，沒有動密封，進而提高了屏蔽循環泵的密封性能，減少泄漏發生的可能性。下面講解屏蔽泵的原理和結構特點。

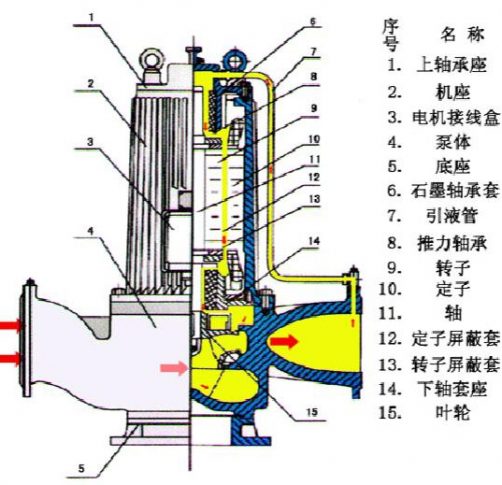

屏蔽泵原理結構圖
屏蔽泵的工作原理
屏蔽泵也被稱為屏蔽式管道離心泵，屬于離心式無密封泵。一般離心泵的驅動是通過聯軸器把葉輪軸和電機軸連接在一起，葉輪和電機一同旋轉而進行工作。屏蔽泵和電機被密封在一個容器中，壓力容器里只有靜密封，由電線組來提供旋轉磁場，并且驅動轉子。取代了傳統水泵的機械密封裝置，可以做到完全無泄漏。屏蔽泵將泵和電機連接在一起，電機的轉子和葉輪被固定在一根軸上，屏蔽套把電機的轉子與定子隔開，泵送的介質驅動轉子運行，動力利用定子磁場傳遞給轉子。

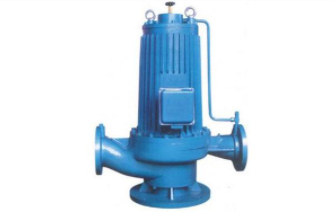

屏蔽泵
屏蔽泵的結構特點
①屏蔽式管道泵的獨特結構使維護工作更加簡單，只需把電機殼和電機下端的連接螺絲拆除，電機殼的螺絲拆掉，拆掉電機和定子組件部分即可。
②電機頂部有自動排氣裝置，使用時只需打開進水閥門，擰松排氣閥邊上的氣嘴，泵內和電機里的空氣會自動排出。使用時不需要有人去打開閥門排氣，減少了使用成本和人力。
③可以根據用戶的使用要求，改變流量與揚程的需求，進行串并聯方式運行。
④屏蔽式循環泵進出口法蘭設計標準和閥門設計標準一樣，在同一條中心線上，管道布置方便，泵房設計時需要合理和實用，盡量選擇在人少的地方。
⑤軸承根據泵送液體進行潤滑，無需添加潤滑油，省略了定期注油的步驟。
⑥屏蔽泵可以做到完全無泄漏，對人身和環境不會造成污染。
屏蔽泵的工作原理和結構特點由離心泵廠家總結。
