水泵進出水口的區分及常見問題圖_水泵進出水口的區分及常見問題

有些用戶在買到以下立式水泵后,不知道水泵的進出水口如何區分,想要區分水泵的進出水口其實比較簡單,就以立式離心泵為例,立式泵的進出水口會有標志,一般箭頭標注的為進水口,反之為出水口。水泵與泵連接管道進出水口的大小會有一些問題,對于這些問題我們會一一為您進行以下講解。

立式離心泵進出口圖

立式離心泵進出口圖

水泵進出水口的區分

通常水泵的出口管道管徑要比入口要小,可以根據觀察水泵出口與進口。通常來講出水口口徑會比進水口口徑大的多。

水泵進出水口的區分圖

水泵進出水口的區分

從電機方向看入口通常在泵頭的右下部分。

通常出口會有單向閥、壓力表和導淋等等。

水泵進出口和出水口的區別在于進水口是有箭頭標志的出口就沒有。

臥式循環泵進出口圖

臥式循環泵進出口圖

假如臥式循環泵的進出口一個是軸向,一個是徑向的,那么軸向的就是入水口徑向的就是出水口。

雙吸泵進出口區分圖

雙吸泵進出口區分圖

假如中開泵的出入口均是徑向的,中開雙吸泵為順時針方向旋轉,從電機端向雙吸泵的方向看,左邊是出水口,右邊是進水口。通常水泵制造商會在泵體上標注水泵的轉向,箭頭所指的方向視為進水口反過來另一面就是出水口。正規的廠家生產的水泵會有明確的進出水口標識,例如水泵節能公司會在泵體的吸入段會在泵座上用箭頭標出,箭頭指示方向為水流方向。水會從水泵的進水口流向出水口,有了箭頭后就能分辨出水泵進出水口了。

水泵與連接管道進出口大小問題

出水口流速過快時同管徑流量比較大,就決定連接的吸水口要大于出水口。管徑大吸入阻力就小會利于水泵的吸入,出口管徑小會利于水泵出口壓力保持。

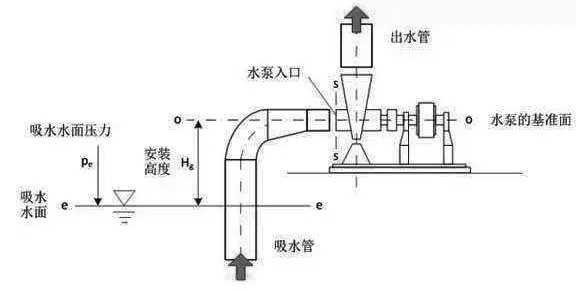

水泵的吸水口通常大于出口,通常吸口是低壓力水的密度小流速會比較慢,為了保證供水平衡要求需要確保入口留有一定的揚程,可以避免汽蝕通常會比較大。

通常水泵的吸水口管徑會大于出口管徑,可以根據管徑不同吸水管的流速也會不同。

水泵的進出口管道的管徑是否比水泵本身進出口直徑大這個問題還需要進行具體的分析,針對大部分水泵來講,進出口管道直徑增加的目的是為了減少流體在管道中的流速,可以降低管道阻力來降低水泵的動力消耗,但是增大管徑會增加管道的投資費用。針對水泵出口是長距離的管道能考慮適當增大管徑來減少阻力降,針對短距離可以不用考慮。針對水泵進口泵送的物料是液化氣體的和溫度接近沸點的、吸入位置比較低等容易出現汽蝕的物料,應該考慮增加水泵進口管道直徑來減少阻力將,防止水泵發生汽蝕。

水泵進出水口的區分及常見問題由水泵廠家總結。推薦閱讀:循環水泵的常見故障及修理建議
