自吸泵的型號不同結構也不相同，不過大部分的自吸泵是由泵體、葉輪、泵軸、軸承、密封環、電機、底座等組成的。自吸泵的工作原理是在啟動自吸泵前，可以先在泵殼中灌滿水又或者是泵殼中本身有存水。在啟動后葉輪作高速運轉使葉輪槽道里的水流向渦殼，這時入口有真空形成，會使進水逆止閥打開，吸入管中的空氣會進入泵中，并且會經過葉輪槽道到達外面。
自吸泵的結構組成

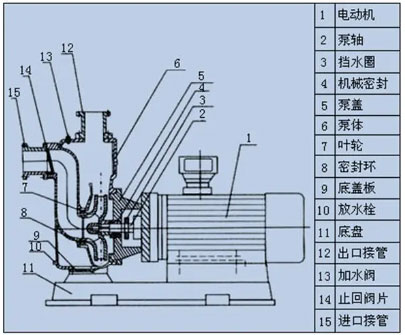

不銹鋼清水自吸泵結構組成圖
從不銹鋼清水自吸泵結構組成圖可以看自吸泵是由電動機、泵軸、擋水圈、機械密封、泵蓋、泵體、葉輪、密封環、底蓋板、放水栓、底盤、出口接管、加水閥、止回閥片、進口接管等零部件構成的。

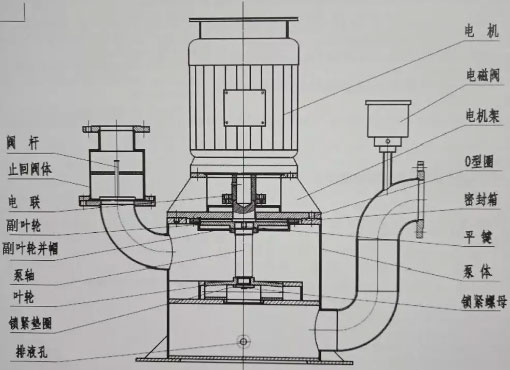

WFB無密封自控自吸泵結構圖
從WFB無密封自控自吸泵結構圖可以看出無密封自控自吸泵是由電機、電磁閥、電機架、O型圈、密封箱、平鍵、泵體、鎖緊螺母、排液孔、鎖緊墊圈、葉輪、泵軸、副葉輪并帽、副葉輪、電聯、止回閥體、閥桿等零部件組成的。
而大多數的自吸泵基本構造是由泵體、葉輪、泵軸、軸承、密封環組成的，其中葉輪是自吸泵的核心部分，不銹鋼耐腐蝕自吸泵轉速高出力大，泵體也被稱之為泵殼，泵體是耐腐蝕自吸泵的主體，起到了支撐固定的作用。軸承是套在泵軸上可以支撐泵軸的部件，分別有滑動軸承與滾動軸承兩種。泵軸的作用是借助聯軸器與電機互相連接，把電機的轉矩傳遞給葉輪。密封環又被稱之為減漏環，為了使回流阻力增加內漏減少，延長葉輪與泵殼的使用年限，可以在泵殼內部與葉輪外部結合處安裝密封環。
自吸泵工作原理

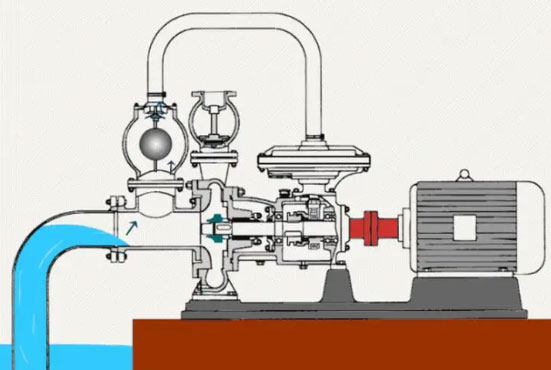

自吸泵的工作原理
防腐蝕自吸泵在工作運行前，進水管與泵體需要注滿水有真空狀態形成。接著在葉輪快速的運行時，葉片會驅使水做高速運行，旋轉的水在離心力的作用下會從葉輪中飛出去。泵中的水被拋出后，葉輪中心部分會有真空區域形成，水在大氣壓力的作用下利用管網壓到了進水管中，這樣循環不停的運動就能實現連續抽水的過程。自吸泵的工作原理是把電機輸入的能量傳遞給液體。液體驅動葉輪運動進而達到輸送水的目的。在這里值得一提的是：自吸泵啟動前需要向泵殼中灌滿足夠的水后才能啟動，否則會出現泵體發熱的情況，情況嚴重時振動和出水量將會減少，會導致自吸泵出現損壞進而引發嚴重事故。
