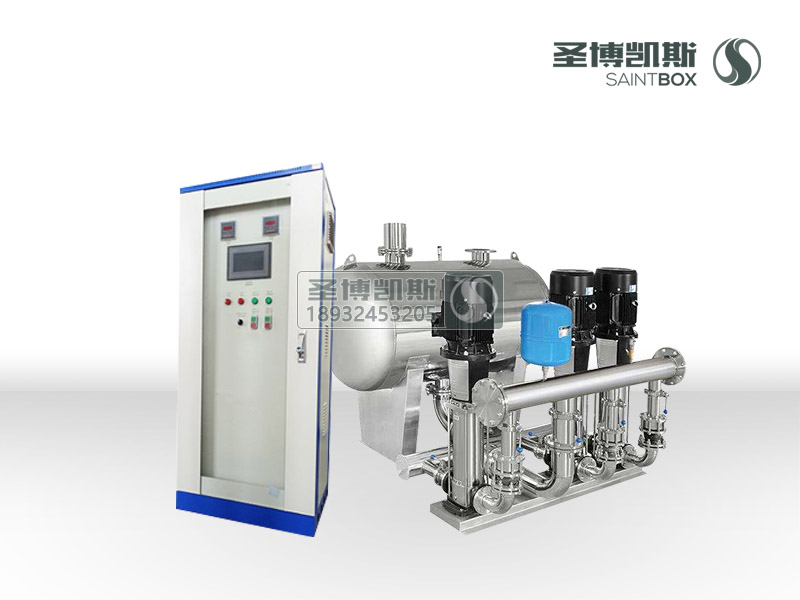

無負壓變頻成套供水設備

　　無負壓變頻成套供水設備采用微機變頻技術、負壓處理技術實現無負壓供水，通過電子屏幕顯示運行狀態，通過真空補償系統和全封閉結構實現與自來水管網的直接連接，克服了對管網的不良影響。
　　
　　無負壓變頻給水設備的工作原理。
　　
　　微機檢測管網壓力，用負壓反饋調節變頻器頻率。首先根據實際情況設定用水點的工作壓力，檢測出水管的實際壓力，與設定壓力進行比較，調整變頻頻率。微機隨時檢測管網壓力。計算速度很快。調節速度也立即完成，使管網壓力始終保持在設定值上。全封閉結構和負壓反饋抑制系統使該系統與自來水直接連接，利用泵工作的重疊原理，使設備充分利用自來水的原始壓力，增加了變頻調速供水設備的要點。自來水壓力不足壓力下降時，本設備通過真空抑制器和穩流補償器中的檢測裝置收集穩流補償器內的真空度和水位信號，通過微機控制真空抑制器和穩流補償器中的特殊裝置的動作，抑制負壓，保證本系統不對城市管網產生任何影響。

　　
　　當市政管網自來水給水壓力P1低于用戶所需壓力P2時，控制系統會自動控制變頻泵的運行，直到能夠滿足用戶的壓力需求，控制泵以一定的轉速運行恒壓給水。水量增加時轉速上升，水量減少時轉速下降，保證用戶的水壓一定。自來水的壓力越低，泵的轉速越高，自來水的壓力越高，泵的轉速越低。自來水的壓力不小于用戶所需的壓力時，泵停止運轉。多臺泵控制時，控制器自動啟動第二臺泵，第三臺泵……直到達到用戶的水壓設定值，保持恒壓供水。停電時可恢復自來水常壓供水。
　　
　　供水時，自來水管網的水量大時，設備正常供水。在用水高峰期，如果自來水管網的水量小于泵流量，無負壓穩定水箱內的水作為補充水源也能正常供水。此時，空氣從真空調節器進入水箱，水箱內的真空被破壞，確保自來水管網不產生負壓用水后，系統恢復正常供水狀態。
