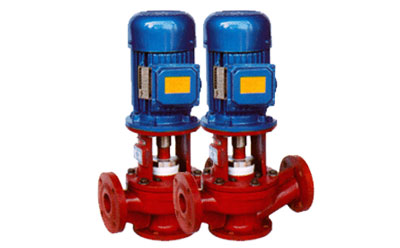

ISG立式管道離心泵
型號：ISG50-160
材質：鑄鐵、不銹鋼
用途：用于工業、城市建設給水、遠距離輸水等場合
ISG立式管道離心泵介紹：
ISG立式管道離心泵
ISG型立式管道離心泵又稱管道泵、離心泵、管道離心泵、單級離心泵、立式泵、增壓泵、熱水泵、循環泵等，是我廠技術研究所聯合水泵專家選用優良水力模型，采用IS型離心泵和SG型管道泵之性能參數，在一般立式管道泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型系列管道泵的基礎上派生出適用熱水管道泵、高溫耐腐蝕化工管道泵、管道油泵。該系列產品具有節能、噪音低、性能可靠等優點。符合新型機械部JB/T53058-93的標準要求，按ISO2858標準設計制造。
產品特點
1、管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、管道離心泵葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3、管道離心泵軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材料，耐磨密封，能有效地延長機械密封的使用壽命。
4、管道離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。
6、管道離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。
主要用途
1、ISG型立式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。
2、IRG（GRG）型立式熱水（高溫）循環管道泵廣泛適用于：能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG型使用溫度T＜120℃，GRG型使用溫度T＜240℃。
3、IHG型立式化工離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。
4、YG型立式管道離心油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ +120℃。
工作條件
1、吸入壓力≤1.0MPa，或泵系統工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度＜40℃，相對溫度＜95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＜0.2mm。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
ISG立式管道離心泵技術參數：
型號 | 流量Q | 揚程H | 電機功率 | |
m3/h | L/s | |||
20-160 | 2.5 | 0.7 | 32 | 1.1 |
25-125 | 4 | 1.1 | 20 | 0.75 |
25-125A | 3.6 | 1 | 16 | 0.55 |
25-160 | 4 | 1.1 | 32 | 1.5 |
25-160A | 3.7 | 1 | 28 | 1.1 |
32-125 | 4.5 | 1.3 | 20 | 0.75 |
32-160 | 4.5 | 1.3 | 32 | 1.5 |
32-160A | 4 | 1.1 | 25 | 1.1 |
32-200 | 4.5 | 1.3 | 50 | 3 |
32-200A | 4 | 1.1 | 40 | 2.2 |
32-100(I) | 6.3 | 1.8 | 12.5 | 0.75 |
32-125(I) | 6.3 | 1.8 | 20 | 1.1 |
32-160(I) | 6.3 | 1.8 | 32 | 2.2 |
32-200(I) | 6.3 | 1.8 | 50 | 4 |
40-100 | 6.3 | 1.8 | 12.5 | 0.75 |
40-100A | 5.6 | 1.6 | 10 | 0.37 |
40-125 | 6.3 | 1.8 | 20 | 1.1 |
40-125A | 5.6 | 1.6 | 16 | 0.75 |
40-160 | 6.3 | 1.8 | 32 | 2.2 |
40-160A | 5.9 | 1.6 | 28 | 1.5 |
40-160B | 5.2 | 1.4 | 24 | 1.1 |
40-200 | 6.3 | 1.8 | 50 | 4 |
40-200A | 5.9 | 1.6 | 44 | 3 |
40-200B | 5.5 | 1.5 | 38 | 2.2 |
40-250 | 6.3 | 1.8 | 80 | 7.5 |
40-250A | 5.9 | 1.6 | 70 | 5.5 |
40-250B | 5.5 | 1.5 | 60 | 4 |
40-100(I) | 12.5 | 3.5 | 12.5 | 1.1 |
40-100(I)A | 11.2 | 3.1 | 10 | 0.75 |
40-125(I) | 12.5 | 3.5 | 20 | 1.5 |
40-125(I)A | 11.2 | 3.1 | 17.2 | 1.1 |
40-160(I) | 12.5 | 3.5 | 32 | 3 |
40-160(I)A | 11.7 | 3.3 | 28 | 2.2 |
40-160(I)B | 10.5 | 2.9 | 22.5 | 1.5 |
40-200(I) | 12.5 | 3.5 | 50 | 5.5 |
40-200(I)A | 11.7 | 3.3 | 40 | 4 |
40-200(I)B | 10.5 | 2.9 | 35 | 3 |
40-250(I) | 12.5 | 3.5 | 80 | 11 |
40-250(I)A | 11.7 | 3.3 | 70 | 7.5 |
40-250(I)B | 10.8 | 3 | 60 | 7.5 |
