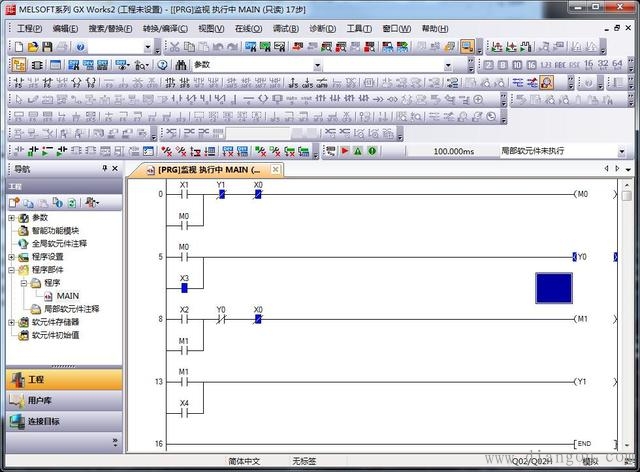

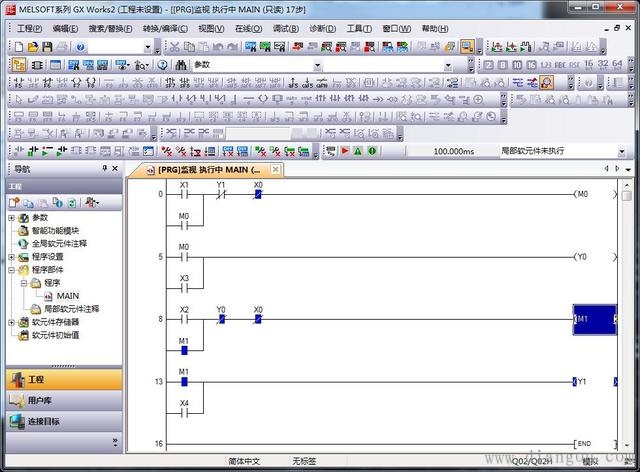

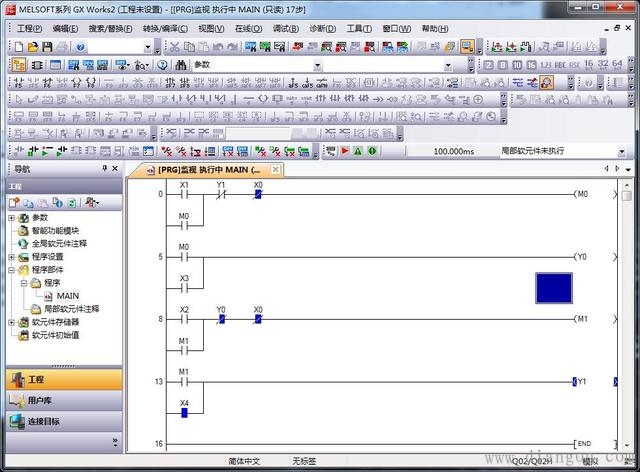

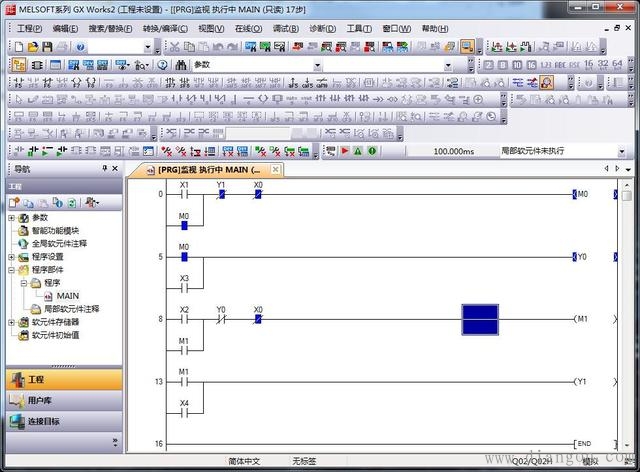

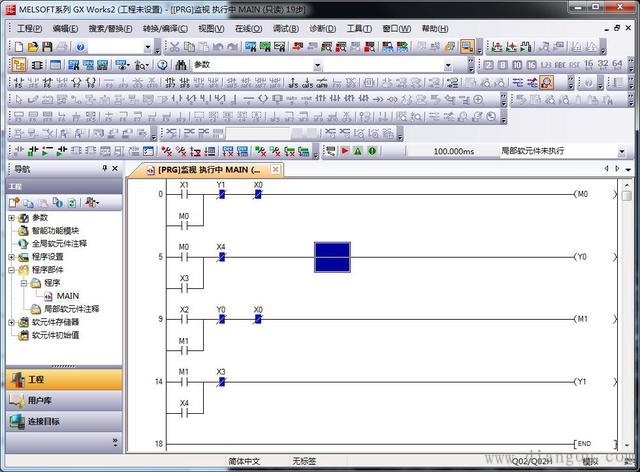

今天給大家介紹正反轉控制吧！喜歡就收藏，點贊，轉發吧！謝謝 要求：1.能夠正反點動電機。 2.能夠選擇正轉，反轉電機。 3.能夠停止電機。 挺簡單的一個正反轉，能夠帶大家入門了解了。 我們首先分析下程序的要求，可以得知，需要輸入點5個 輸出點2個 分別如下分配： 輸入點：X0 急停 X1正轉啟動 X2反轉啟動 X3正轉點動 X4反轉點動 輸出點：Y0輸出正轉 Y1輸出反轉 分配好輸入輸出點后我們就開始我們的梯形圖編寫，編寫完成后如下：
|
